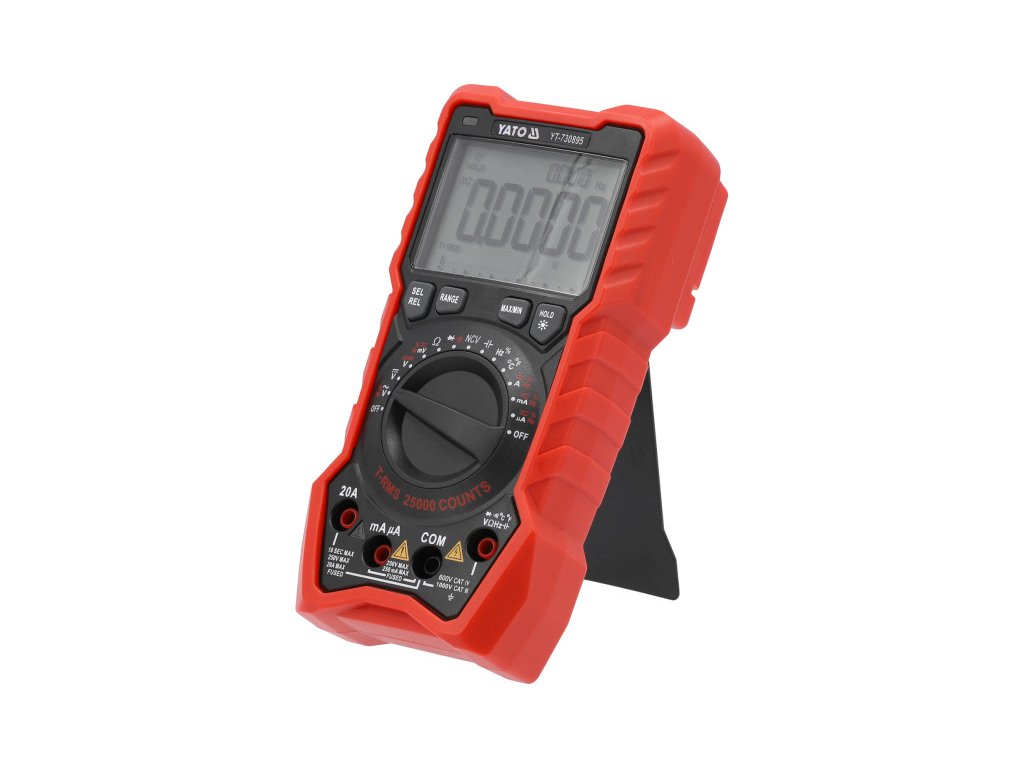

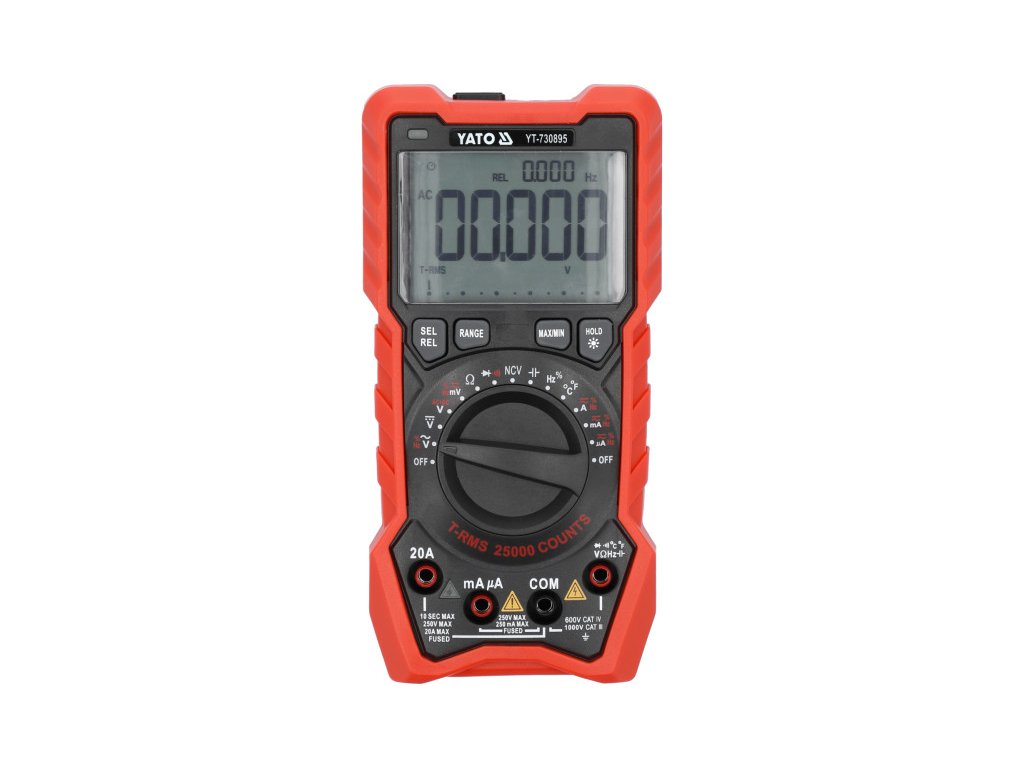

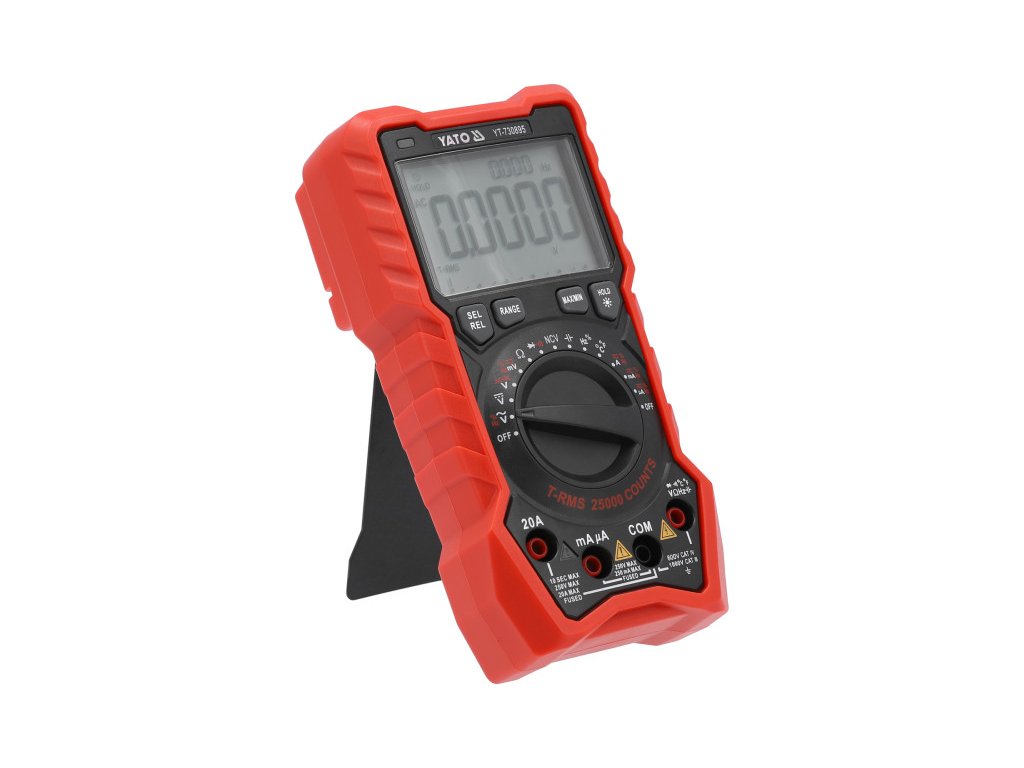

YATO Digitlális multiméter

Univerzális mérőműszer TRUE RMS funkcióval és automatikus tartománnyal minden méréshez. Akár 25000 számjegyet is számol. Lehetővé teszi az alap- és fejlett elektromos mennyiségek mérését. A nagy multifunkciós LCD kijelzőt, a mérések megkönnyítésére szolgáló funkciókat, a széles mérési tartományokat, a működés sebességét és az ipari pontosságot egyaránt értékelni fogják az elektronikai mérnökök, villanyszerelők és otthoni barkácsolók. A robusztus házat vörös PVC tokkal szerelték fel, amely csúszásgátló szerkezettel rendelkezik, és külön helyeket biztosít a mérőszondák számára. A tok csökkenti a kézből való kicsúszás kockázatát és mérsékli az esések hatásait. A mérőszondák vezetékei szilikon szigeteléssel rendelkeznek, amely rugalmas és hőálló.

Alapvető mérések:

• Váltakozó feszültség mérése: A.C. 0-750V, TRUE RMS (40-1000Hz)
• Egyenfeszültség-mérés: D.C. 0-1000V
• váltakozó áram mérése: A.C. 0-20A, TRUE RMS (40-1000Hz)
• egyenáram-mérés: D.C. 0-20A
• ellenállás-mérés: 0-250MΩ
• dióda teszt:_IF 1.8mA,_UR 3.2V
• áramkör folytonossági teszt: 0-50Ω

További mérések:

• AC+DC feszültségmérés : 1-1000V
• kondenzátor mérés: 0-99.99mF
• frekvencia mérés: 0-10Mhz
• töltési tényező mérés: 1-99%
• hőmérséklet mérés: -20-tól 1000°C-ig
• nem kontakt váltakozó feszültség érzékelése: NCV

A mérés pontossága:

Példa a váltakozó feszültség mérésének pontosságának meghatározására. Számítás a mérési eredményre: 235V

• A YT-730895 mérőműszer mérési pontossága ebben a tartományban: ±(0.3% + 3), felbontás 0.1V
• mérési hiba számításának képlete: (mérési eredmény x 0.3%) + 3 x felbontás
• számítás: (235 x 0.3%) + 3 x 0.1 = 0.705 + 0.3 = 1.005V

Valós eredmény, beleértve a mérési hibát a 235V-os jelzéshez = 235 ± 1.005V

• Eredmény, beleértve a mérési hibát az egyenfeszültség-mérés jelzéséhez: 12V = 12 ± 0.009V
• eredmény a mérési hiba figyelembevételével az AC árammérés jelzéséhez: 8A = 8 ± 0.067A

A felbontásról és a mérés pontosságáról szóló táblázatot a felhasználói kézikönyvben találja.

Funkciók:

• TRUE RMS - ez a funkcióval rendelkező mérőműszer megjeleníti a valós effektív értéket a AC feszültség/feszültség esetén. Az átlagoló műszerekkel ellentétben, a valós effektív értéket mutató eszközök nem csak a szinuszhullámok esetében mutatják a helyes értéket, hanem a torzult szinuszhullámok esetében is, például magasabb harmonikusok, vagy négyzet vagy háromszög hullámok esetében. Kötelező funkció ott, ahol kapcsolóüzemű tápegységek, motor inverter meghajtók, HVAC rendszerek stb. jelennek meg a áramkörben.

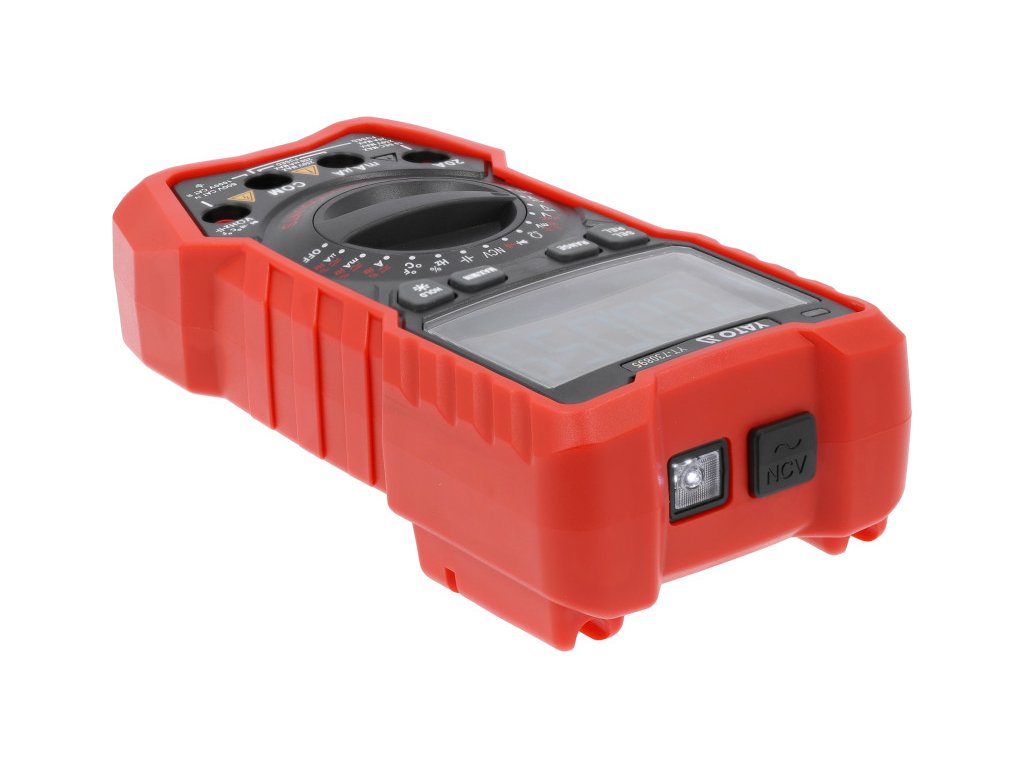

• NCV - nem kontakt AC feszültség érzékelés induktív módszerrel. A mérőműszer az NCV szenzor segítségével érzékeli a feszültség jelenlétét egy szigetelt vezetőben
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy manuális tartománybeállítással rendelkező mérőműszerrel a választókapcsoló segítségével, sorban végezze a méréseket a legnagyobb tartománytól kezdve a legpontosabb eredményt adó tartományig - különben kockáztatja a készülék meghibásodását. Ezzel szemben a AUTO funkcióval rendelkező multiméter esetében csak egy mérést kell végeznie, és a mérőműszer automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO módban indul
• RANGE - a mérési tartomány manuális változtatása. Hasznos funkció, amikor sok azonos komponenst kell ellenőrizni ismert értékkel, mint például egy sorozat ellenállás. A tartomány manuális beállítása jelentősen lerövidíti az ilyen mérések idejét
• REL - a funkció használata során a mérés során a kijelző nullára áll, és az előző kijelzési értéket veszi alapul. A következő mérés az éppen mért érték és a megtartott referenciaérték közötti különbséget mutatja
• SEL - a mérési mód megváltoztatása, például AC-ről DC feszültségmérésre
• MAX/MIN - a jelenlegi mérés maximális vagy minimális értékének megjelenítése a kijelzőn
• HOLD - a jelenleg mért érték megjelenítése a kijelzőn

További információk:

• LCD kijelző, maximális megjelenített eredmény: 25000
• a képernyő háttérvilágítása
• hang- és fényjelzés az áramkör folytonosságának tesztelésekor, ha az ellenállás 50Ω alatt van
• lehetőség a dióda és az áramkör folytonosságának tesztelésének külön bekapcsolására

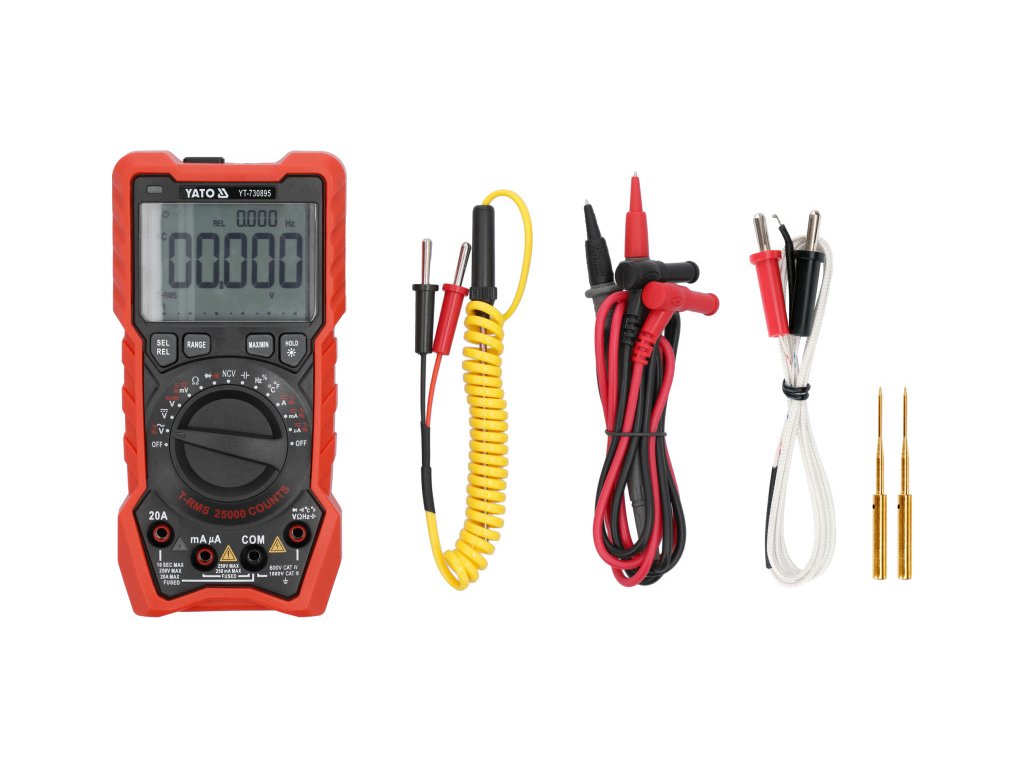

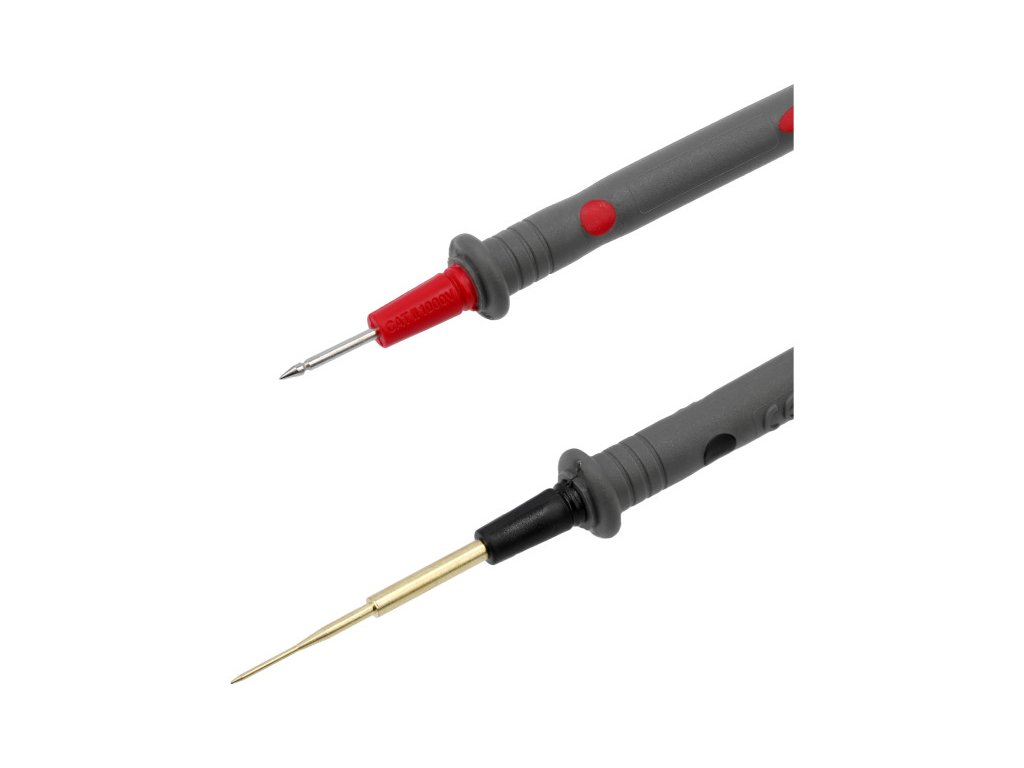

• 14,5 cm hosszú mérőszondák
• kábelhossz szondákkal együtt: 97 cm
• a kábel átmérője szigeteléssel együtt: 3,5 mm
• bemélyedéses szonda hőmérsékletméréshez
• pontszonda hőmérsékletméréshez
• túlterhelés ellen védett szerkezet
• ABS műanyag ház
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• lehetőség az automatikus kikapcsolási mód letiltására
• alacsony akkumulátor töltöttségi szintjelző
• figyelmeztető fény az árammérő aljzatoknál
• tűsapkák a kis SMD komponensek méréséhez

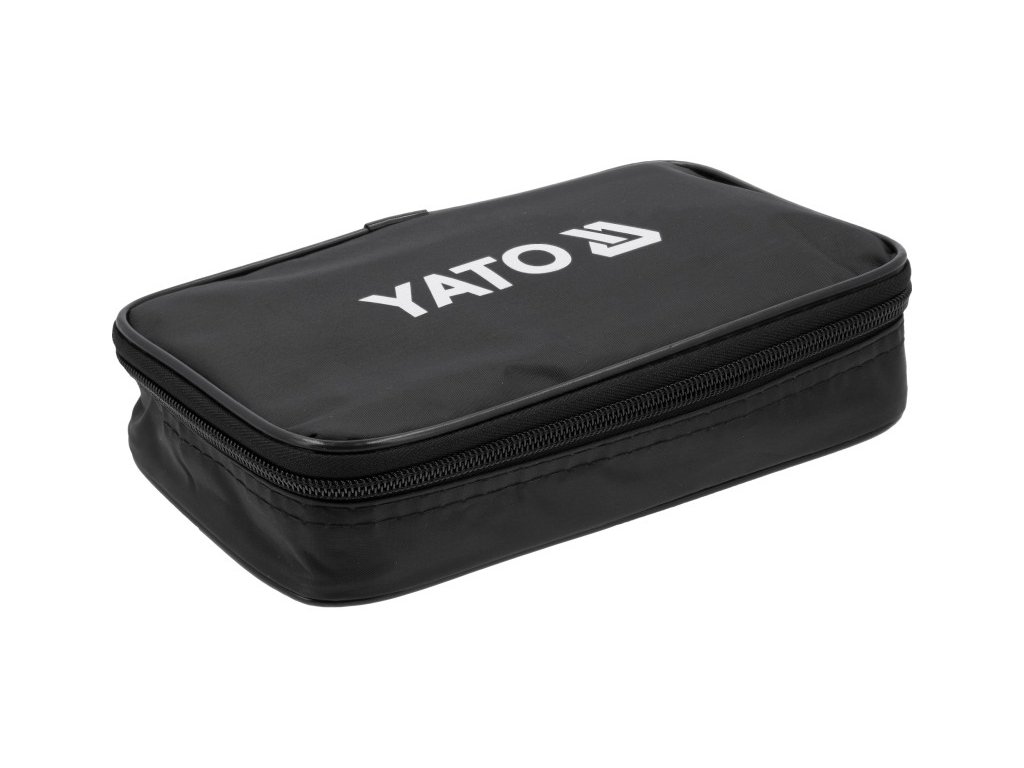

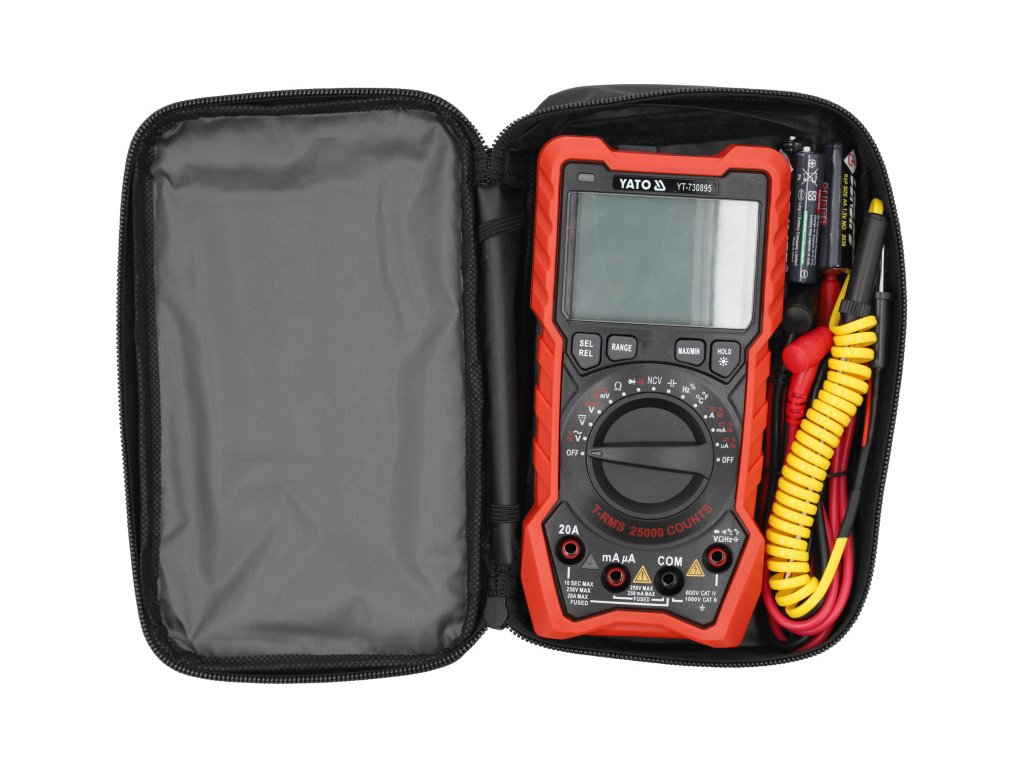

• lágy, cipzáras tok
• tápellátás: három 1,5V(AA) elem
